固体所在高效率钙钛矿太阳电池研究方面提出新思路

  近期，中科院合肥研究院固体所能源材料与器件制造研究部潘旭研究员团队与中科大肖正国教授课题组合作在钙钛矿太阳能电池方向取得新进展。研究人员制备了理想带隙为1.33 eV的铅锡混合钙钛矿作为太阳能电池吸收层，通过定向锚定策略(STA)对钙钛矿空位缺陷进行精确钝化处理，获得了22.51%的光电转化效率(PCE)记录，有望超越传统铅基钙钛矿太阳电池。相关成果以 “Selective Targeting Anchor Strategy Afford Efficient and Stable Ideal Bandgap Perovskite Solar Cells” 为题发表在Advanced Materials (Adv. Mater., 2022, DOI: https://doi.org/10.1002/adma.202110241)上。

  目前，有机金属卤化物钙钛矿太阳能电池(PSCs)已经取得了巨大突破，其最高光电转换效率提高到25.8%(认证为25.7%)。而传统的铅基钙钛矿材料的禁带宽度在1.5 ~ 1.7 eV范围内，根据Shockley-Queisser (S-Q)模型，当吸收层带隙为1.33 eV时，电池具有最高的理论极限效率。采用Sn部分取代或全部取代Pb可以降低钙钛矿带隙，当Sn比例为20%时，带隙能降至理想值1.33 eV左右。但20% Sn含量是钙钛矿带隙变化的临界值，其中存在大量的缺陷，导致非辐射复合造成严重的开路电压损失(VOC loss)。根据以往的研究，造成开路电压损失的具体原因主要有两个：(1) Sn2+易氧化成Sn4+引起严重的自p掺杂，形成Sn空位并引入额外的p型电荷；(2) Sn与有机组分的反应强于Pb，使得结晶过程过快和不受控，导致薄膜质量较差，缺陷密度增加。

  基于此，研究人员通过定向选择锚定策略对钙钛矿进行钝化处理，获得了理想带隙钙钛矿太阳能电池22.51%的光电转化效率记录。研究结果表明，铅锡混合钙钛矿太阳能电池中双金属的缺陷是导致其性能退化的主要原因，因此研究人员采用2-苯乙胺氢碘酸盐 (PEAI)和乙二胺氢碘酸盐 (EDAI)作为共修饰剂对钙钛矿进行表面处理，分别选择性锚定与Pb和Sn相关的活性位点并对两种金属缺陷进行钝化。最终铅锡混合钙钛矿太阳能电池的开路电压(VOC)从0.79 V大幅提高到0.90 V，开路电压的损失降低到0.43 V。此外，器件表现出了极佳的稳定性，在氮气手套箱中存储2700小时后，仍可以保持初始效率的80%。该工作为铅锡钙钛矿太阳能电池管理金属双源缺陷提供了一个有效的钝化机制。

  硕士研究生梁政、博士研究生徐慧芬为该论文的共同第一作者，潘旭研究员、肖正国教授、叶加久博士为论文的通讯作者。该工作得到了国家重点研发计划、安徽省杰出青年基金等项目的资助。

  论文链接：https://doi.org/10.1002/adma.202110241。

图1. (a) 不同钙钛矿组分的S-Q极限效率和VOC；(b) 不同Sn含量的钙钛矿带隙和电池效率记录；(c) 器件结构图及锚定分子的化学结构；(d)  STA处理后的SEM表面和截面图；(e) 对照组、EDAI、PEAI和STA器件的正扫和反扫J-V曲线；(f) 对照组、EDAI、PEAI和STA器件的EQE图和积分电流图。

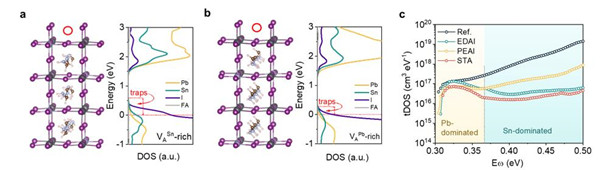

图2. 用DFT计算VAPb (a)和VASn (b)的能级深度；(c) 对照组、EDAI、PEAI和STA的TAS图。
