科研动态

固体所在银-铜合金纳米团簇的组装和磁性研究方面取得新进展

米兰体育：2022-10-28 作者：夏楠浏览次数：990

近期，中科院合肥研究院固体所伍志鲲研究员团队、曾雉研究员团队与大连理工大学赵纪军教授团队合作，在金属纳米团簇的线性组装和磁性研究方面取得重要进展，相关工作以“Assembly-induced spin transfer and distance-dependent spin coupling in atomically precise AgCu nanoclusters”为题，发表在Nature Communications ( Nat. Commun., 2022, 13, 5934)上，并被主编选为亮点工作。金属纳米粒子的组装不仅可丰富和增强纳米粒子的性能、发展出新型的功能材料，而且可帮助理解催化、荧光等方面的构效关系和纳米粒子间的相互作用（如电子的耦合等），近年来引起了广泛的关注。然而传统的金属纳米粒子（金属纳晶）通常是多分布的，也无法获得原子精确的组成结构，因而难以实现组装结构的精准调控或构筑，为后续深入研究带来了困难。金属纳米团簇可看作超小的金属纳米粒子，具有精确的组成结构，为纳米粒子的精准组装提供了可能。

伍志鲲研究员课题组前期开展了多种形式的金属纳米团簇组装研究，如同种金属纳米团簇在无联结剂下的自组装（Chem. Commun., 2016, 52, 12036；Nat. Commun. 2017, 8, 14739；Nat. Commun. 2020, 11, 5572等）、异种金属纳米团簇间的组装（Angew. Chem. Int. Ed. 2019, 58, 9897）、团簇与其他材料的组装（J. Am. Chem. Soc. 2020, 142, 973），近期开展了具有联结剂的同种金属纳米团簇的组装。目前国内外此类研究主要集中于小尺寸团簇的组装，由于合成和表征的困难，1纳米以上的团簇组装鲜有报道。为简化组装和表征，使用简短的联结剂（如单个原子或离子）进行组装是一个理想的选择。金属离子已被用于作为联结剂，而硫离子、氮离子等阴离子仍未被开发为联结剂。硫离子具有亲金属性，且硫离子可在合成团簇过程中通过硫醇碳-硫、硫-氢键的断裂形成，联结即时生成的团簇形成组装体。

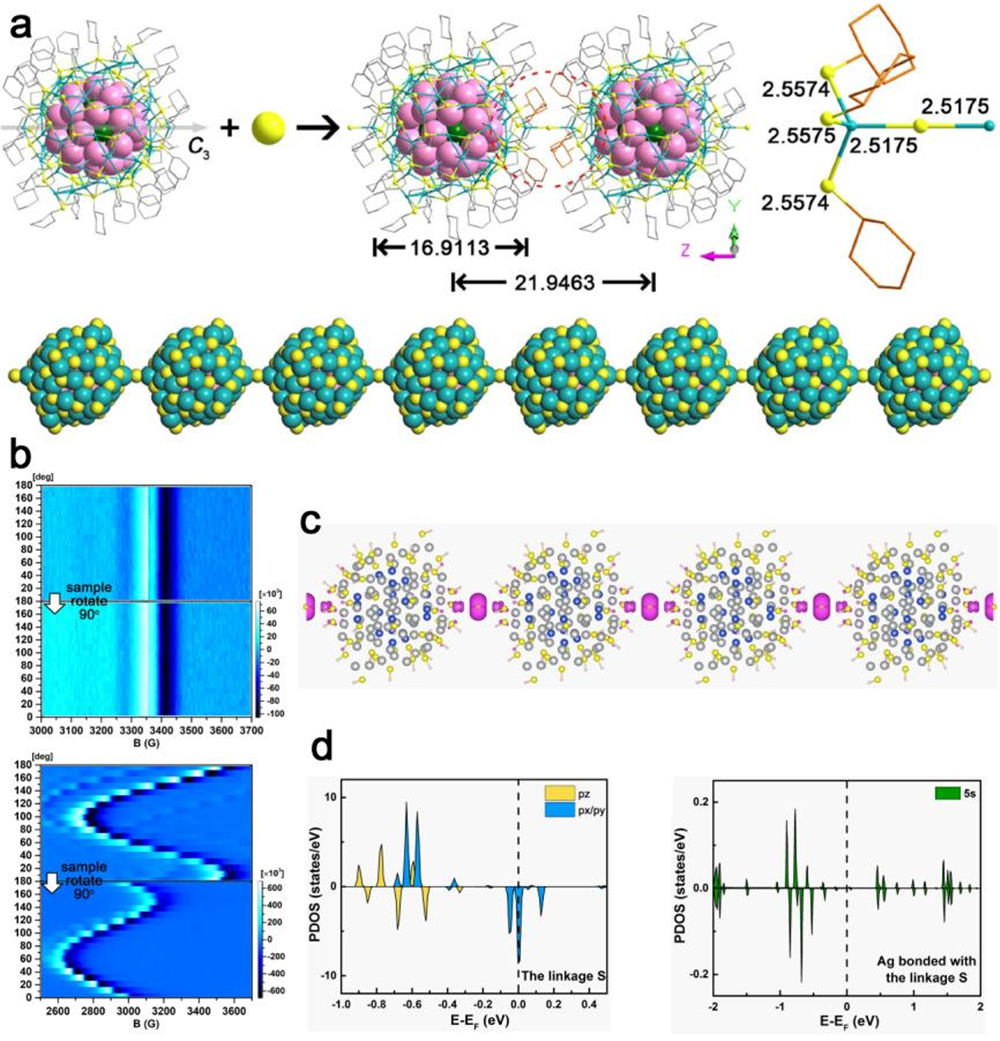

基于上述思路，研究人员成功组装出了硫离子联结两个Ag77Cu22团簇的线性结构（图1）。这种线性结构具有磁各向同性，当这种结构解组（如溶解）后，顺磁性慢慢消失，这些现象吸引了研究者的兴趣。进一步的研究显示，团簇组装后，磁矩从团簇转移到硫，形成顺磁性的硫游离基。由于硫的自旋轨道耦合常数较小，且硫-硫间距较大而无磁矩相互作用，因此表现出磁各向同性。当线性结构解组后，磁矩又从硫转移回团簇上，硫游离基变回硫离子。通常情况下，硫游离基不稳定，但在这种组装结构中能稳定相当长时间（三个月以上），因而这种磁矩的转换是由组装引起的。

实验发现，磁矩从硫转移回团簇后，在溶液中顺磁性会慢慢减弱甚至消失。研究者认为这是由磁矩耦合引起的，即两个团簇中的两个成单电子配对后，不再有成单电子，因而顺磁性消失。在电镜中能够观察到团簇的两两成对现象，并且这种情况随时间延长而增加，但在常见的磁性Au25团簇中却未报道过这种自旋耦合现象。进一步研究表明这与团簇表面配体的柔性、长短等有关。当配体柔性大、长度小时，团簇能靠近，至一定距离后发生磁矩耦合；反之则两个团簇难以靠近，因而不能发生磁矩耦合现象，这表明磁矩耦合的发生取决于团簇间的距离。

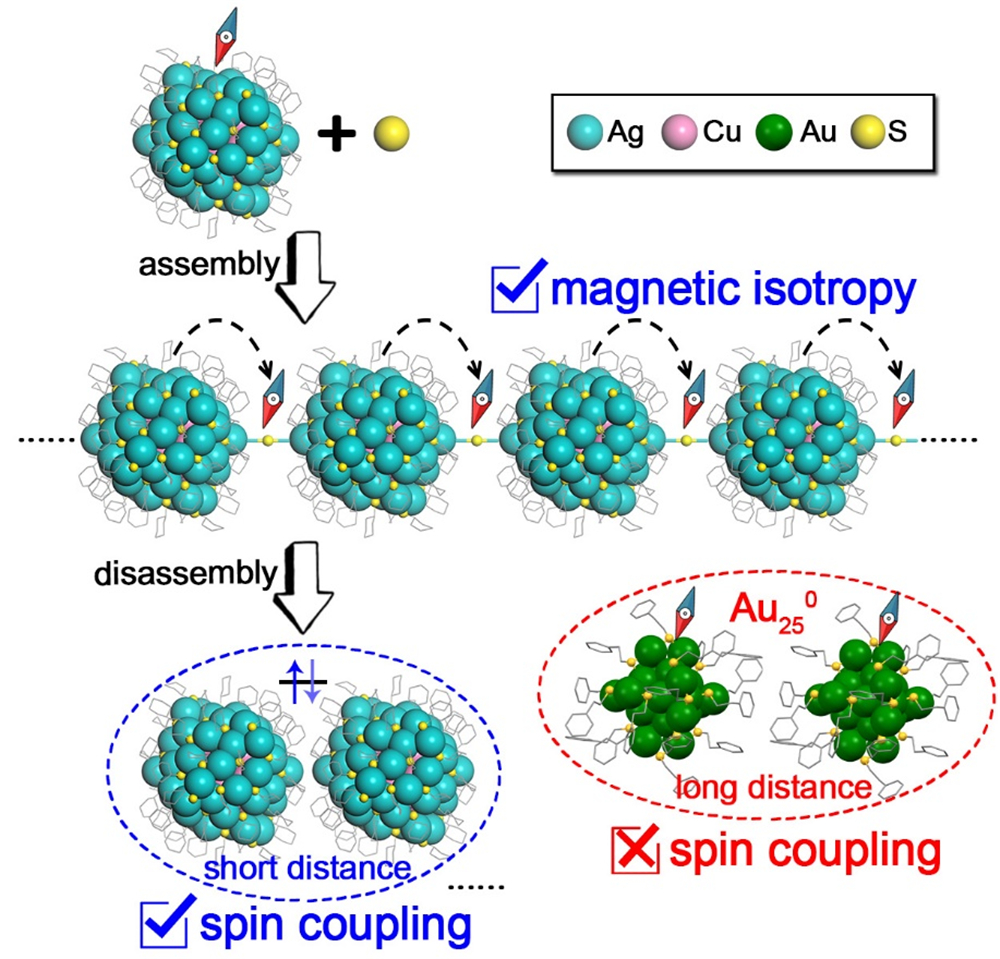

该工作发现的两个非常有趣的现象：（1）组装诱导的磁矩转换，（2）依赖于团簇间距离的磁矩耦合（图2），对后续团簇磁性研究具有重要启示，也为新型功能材料的开发提供了指导。

上述工作获得了国家自然科学基金、安徽省自然科学基金、合肥研究院院长基金以及强磁场科学中心电子自旋共振设备的大力支持。共同第一作者分别为固体所夏楠副研究员（葛庭燧极限特性材料攻关突击队成员），大连理工大学博士生邢健沛和固体所博士生彭帝。

文章链接：

https://www.nature.com/articles/s41467-022-33651-9

创新平台

科研动态

固体所在银-铜合金纳米团簇的组装和磁性研究方面取得新进展
